Geometria po 2020
Rzuty piwnicy, parteru, piętra i poddasza, cztery elewacje, przekroje i projekt zagospodarowania.
Bryła kontrolna pokazuje rozpoznany układ mas, nie gotowy dach ani dekorację elewacji.
BRY-083 jest aktualnym kandydatem po kontroli wymiarowej, fotograficznej i przestrzennej. Jedna polska mansarda obejmuje całą szerokość pałacu, bez wrażenia trzech osobnych dachów. Dwa białe kominy są osadzone w połaci, stoją obok siebie i zachowują wspólną oś rzutu poddasza. Model pozostaje etapem roboczym i nie zastępuje dokumentacji 1:50.
Otwórz aktualny model roboczy „Biały Inczew” BRY-083 →Archiwalny audyt elewacji BRY-068 →Rejestr dowodów BRY-068 →
Metryka bryły kontrolnej
| Element | Wartość robocza | Status źródłowy |
|---|---|---|
| Korpus pałacu | 30,63 × 16,015 m | potwierdzone zgodnymi liniami wymiarowymi rzutów parteru i piętra |
| Szerokość układu portyku | 6,73 m | odczyt z rzutu parteru |
| Wysunięcie do linii kolumn / początku schodów | 1,54 / 4,49 m | odczyt z rzutu parteru |
| Bieg / dolna szerokość schodów | 1,23 / 7,73 m | odczyt z rzutu parteru |
| Gzyms korpusu | około 7,57 m | pomiar graficzny elewacji 1:50 — do sprawdzenia w przekroju lub pliku CAD |
Pięć warstw prawdy
Dokumentacja 2026
Fotografie remontu pomagają rozpoznać stolarkę, schody, parkiety, sztukaterie i relacje przestrzenne.
Projekt 1986–1987
Pokazywany osobno jako świadectwo dawnej próby adaptacji, a nie jako plan dzisiejszego Pałacu.
Stan około 1908
Tylko elementy potwierdzone źródłami. Braki pozostaną widoczne albo zostaną opisane jako hipotezy.
Hipotezy
Analogie i możliwe warianty zostaną pokazane osobno, półprzezroczyste i domyślnie wyłączone.
potwierdzone dokumentempotwierdzone fotografiąrekonstrukcja prawdopodobnahipoteza porównawczabrak danych
Dawny i współczesny parter — porównanie

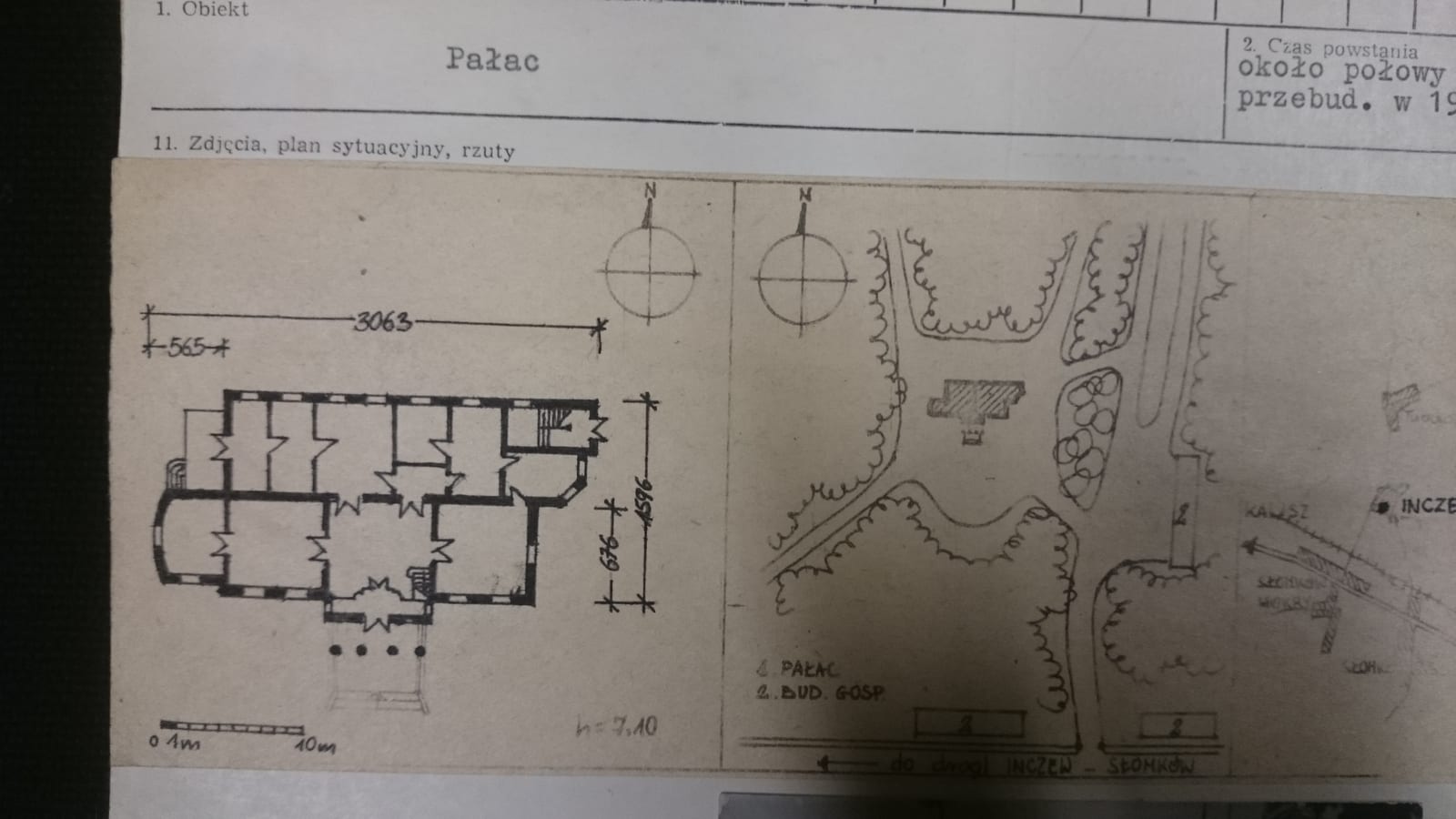

Fotografia szkicu z dokumentacji konserwatorskiej pokazuje układ wcześniejszy od współczesnego remontu. Czytelne są amfiladowe przejścia, zaokrąglony człon zachodni, portyk od południa oraz podział pomieszczeń różniący się od dzisiejszego projektu. Odręczne adnotacje wskazują około 3063 × 1596 cm i wysokość około 7,10 m, ale przed użyciem w dokładnym modelu wartości trzeba potwierdzić w oryginalnej karcie i ustalić, czego dokładnie dotyczą linie wymiarowe.
Co zmienia ten szkic? Model 3D powinien mieć przełącznik pomiędzy dawnym układem a dokumentacją remontową po 2020 roku. Nie wolno nakładać obu rzutów tak, jakby przedstawiały ten sam moment historii.
Cztery elewacje — materiał kontrolny
Te plansze nie są dekoracją. Będą nakładane na bryłę roboczą, aby sprawdzić osie, wysokości, rytm okien, portyk i formę dachu. W razie rozbieżności pierwszeństwo otrzymają pomiary oraz stan potwierdzony fotografią. Kliknięcie planszy otwiera ją w pełnym dostępnym rozmiarze.

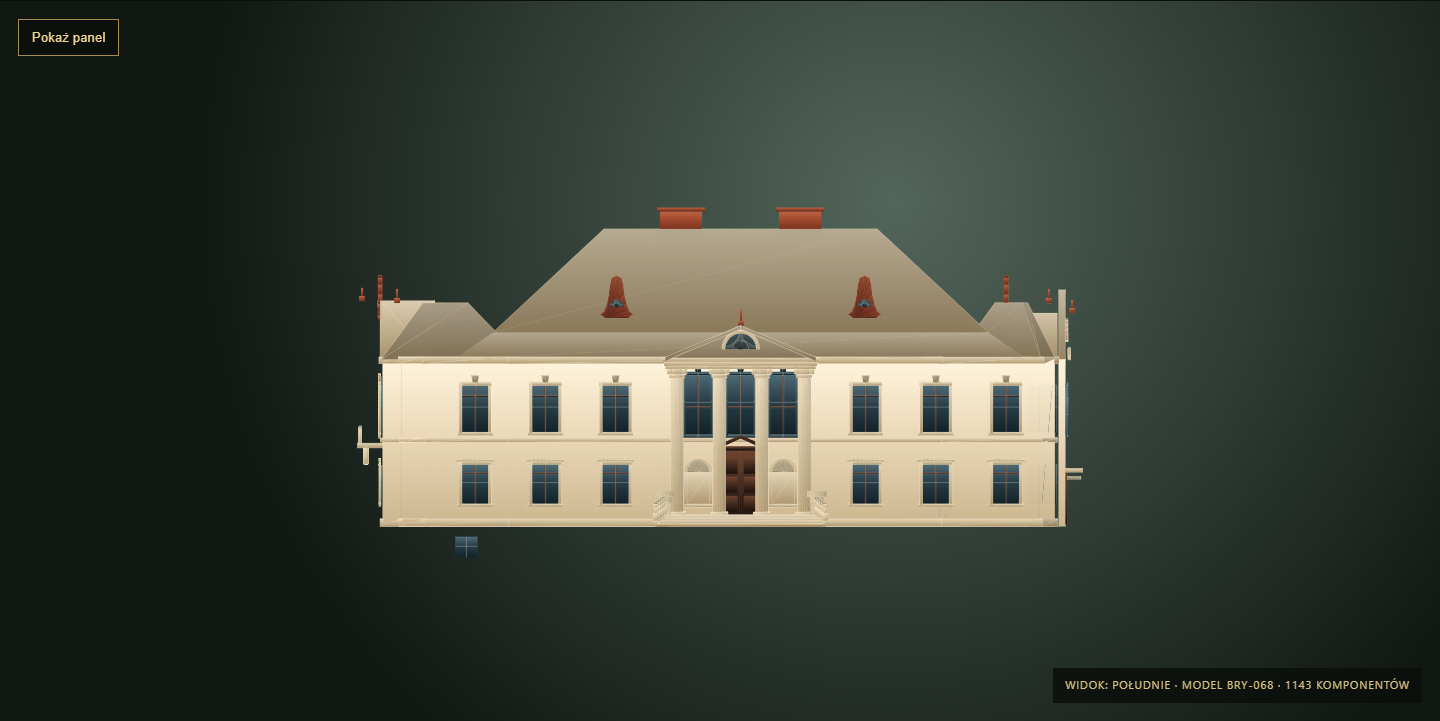

Kontrola elewacji południowej
Najważniejszą fasadę sprawdzamy w widoku prostopadłym, obok rysunku inwentaryzacyjnego 1:50. To nie jest fotorealistyczny rendering: zestawienie służy wychwytywaniu różnic w położeniu i podziale okien, kluczy nadproży, portyku, nisz, naczółka drzwi, lukarn, kominów, zwieńczeń i krawędzi dachu.
Co jest jeszcze robocze: dokładny profil historycznych tralek, kluczy i zwieńczeń, ornament głowic, profile płycin i gzymsów, obramienia okien, połączenia bocznych połaci oraz kształt lukarn. Porównanie nie nadaje tym elementom wyższego stopnia pewności — pokazuje dokładnie, gdzie potrzebna jest kolejna korekta.
Dach i kominy — rozdzielenie elementów
Elewacje południowa i północna pokazują dwa kominy na najwyższej części dachu. Aktualny BRY-083 zawiera dokładnie dwa białe trzony z osobnymi czapami, osadzone głęboko w połaci i ustawione obok siebie. Pięć smukłych zakończeń kalenic i szczytów pozostaje odrębnym detalem dekoracyjnym — nie są kominami.
Kontrola automatyczna: 2 trzony + 2 czapy kominowe oraz 5 zwieńczeń złożonych z 10 części. Test wydania zatrzyma publikację, jeżeli te zbiory zostaną pomylone lub zmieni się ich liczba.

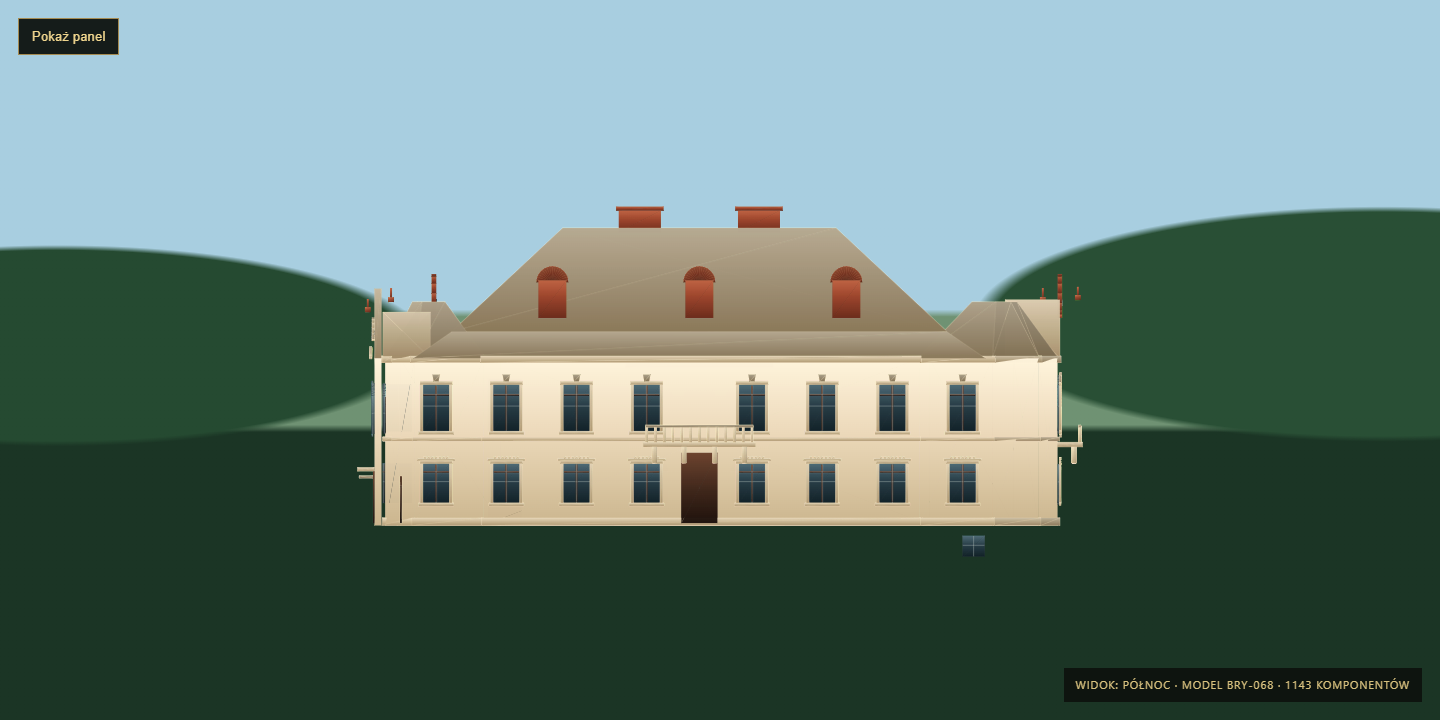

Audyt pozostałych elewacji

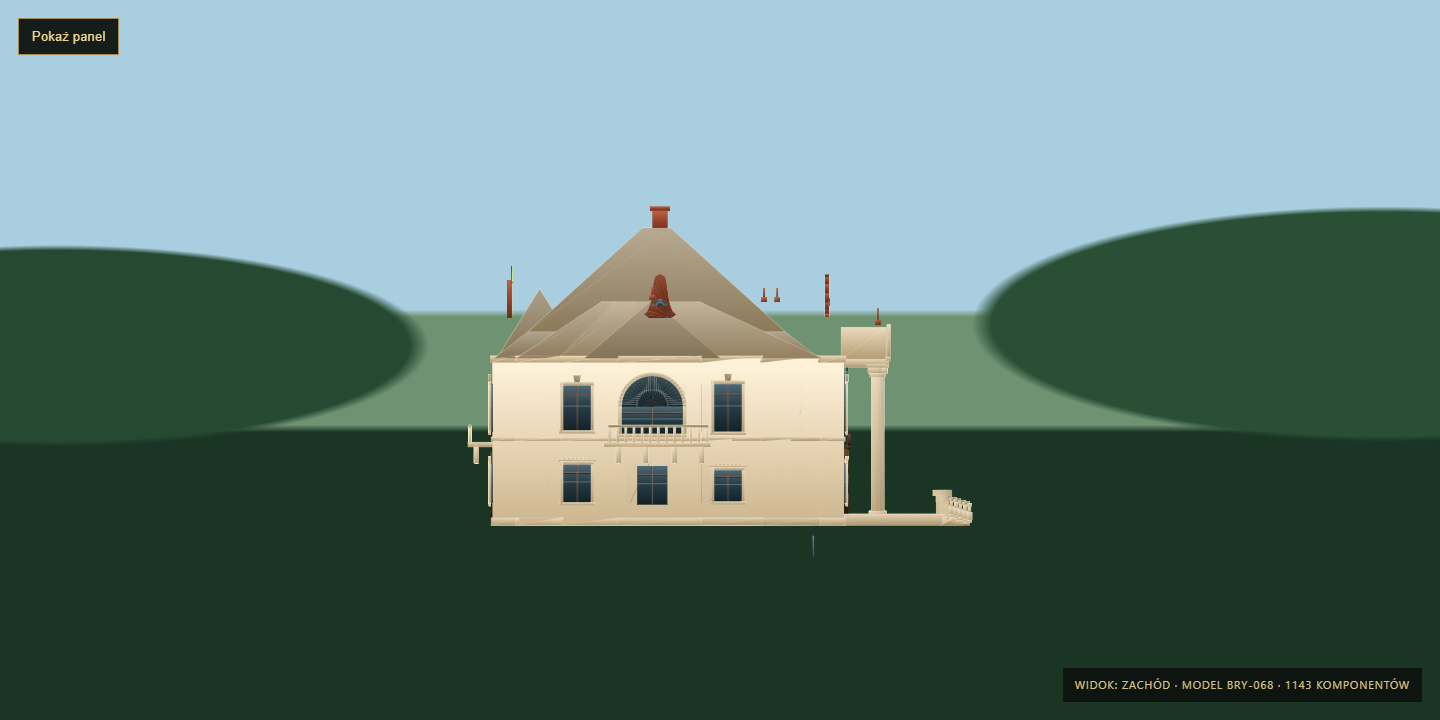

Model sprawdzamy również z trzech pozostałych stron. Każdy widok jest prostopadły i podpisany właściwym kierunkiem, dzięki czemu półkoliste przeszklenie z balkonem pozostaje na zachodzie, trzy lukarny z balkonem ogrodowym na północy, a wysunięty człon bocznej klatki — na wschodzie. Widoki są nadal kontrolą roboczą, nie fotorealistycznym renderingiem.

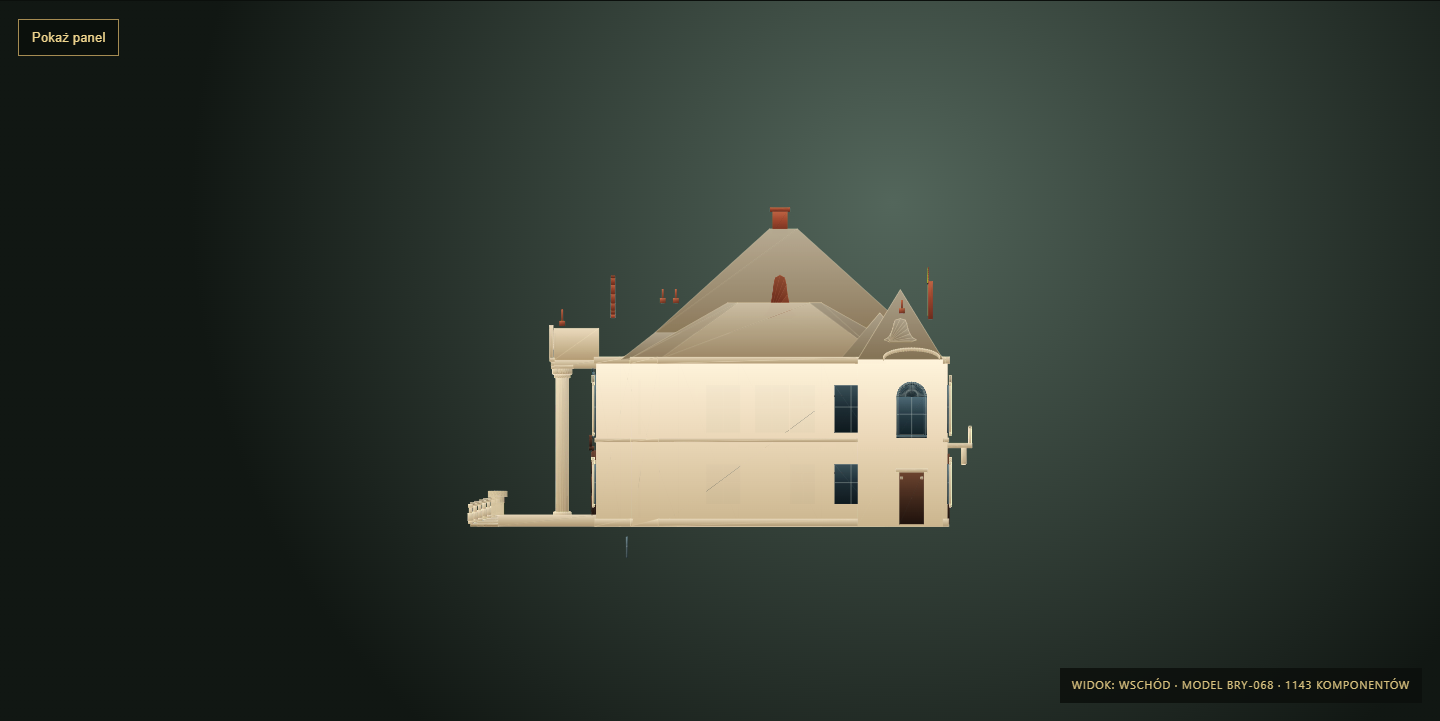

Uczciwe ograniczenie archiwalnego widoku BRY-068: wschodnia elewacja ma źródłowo pięć otworów parteru i sześć piętra na kilku uskakujących płaszczyznach. Kotwy są zapisane w modelu, lecz ciągła, uproszczona bryła korpusu zasłania część z nich w widoku prostopadłym. Nie uznajemy tego etapu za zamkniętą elewację wschodnią.

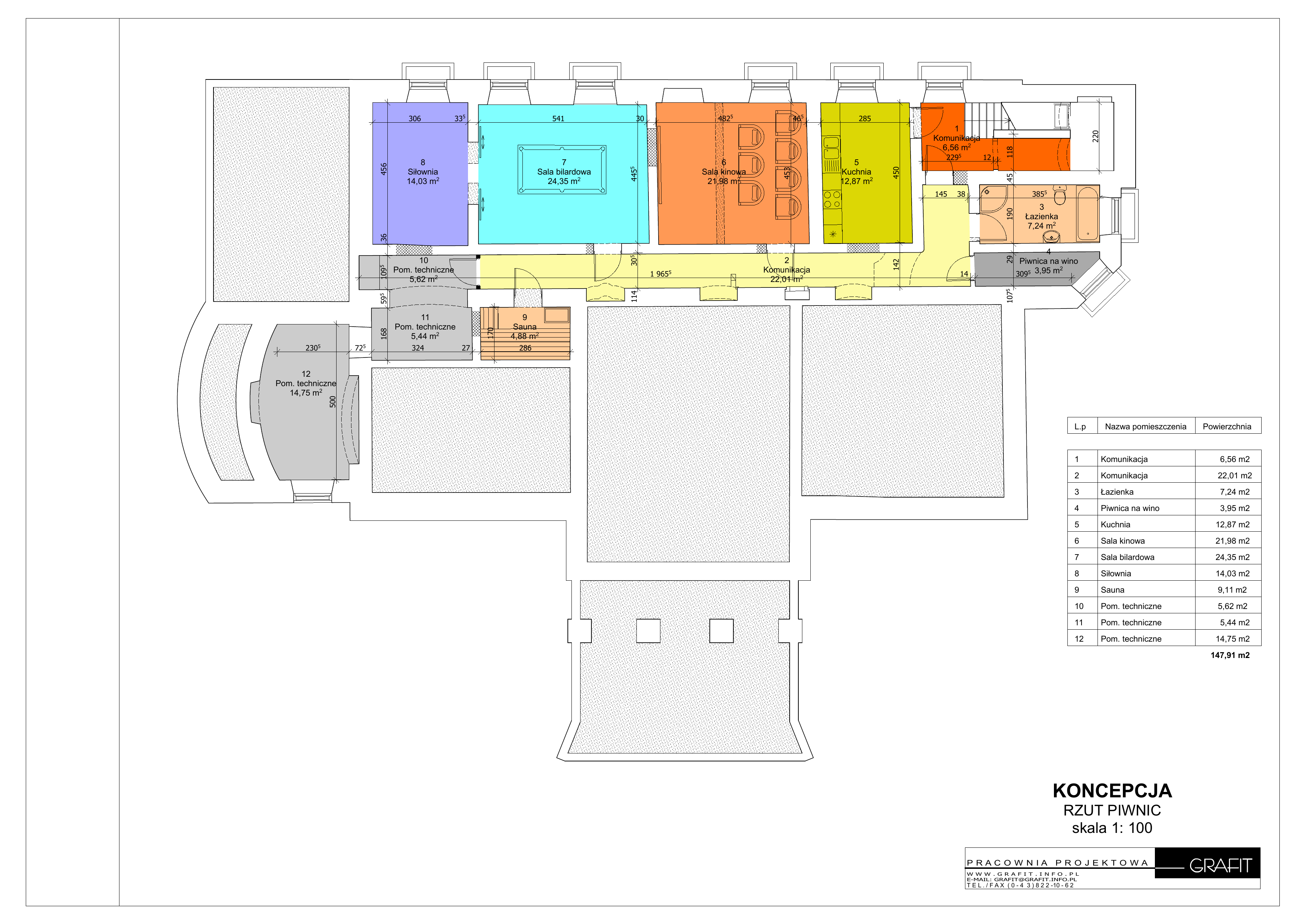

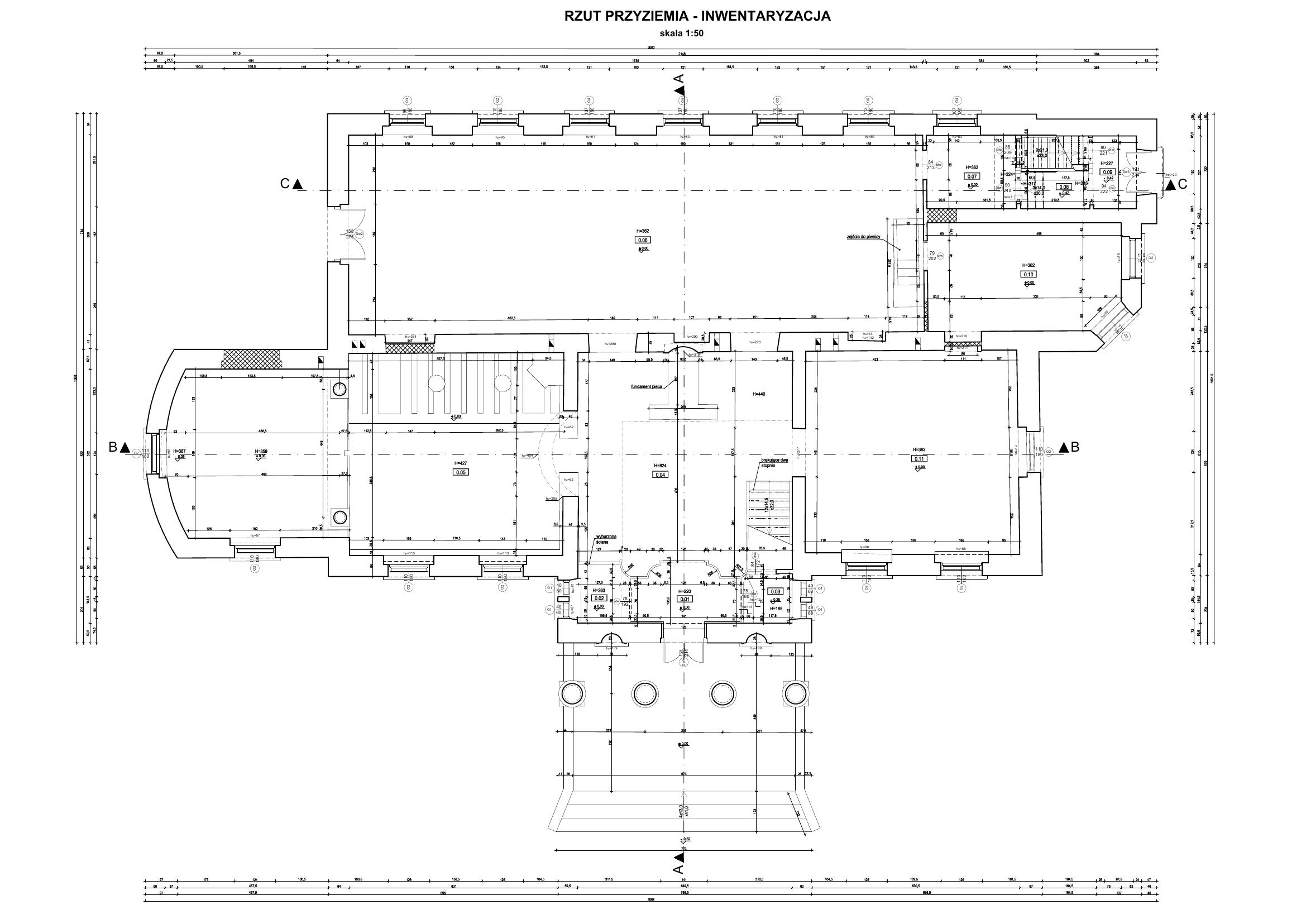

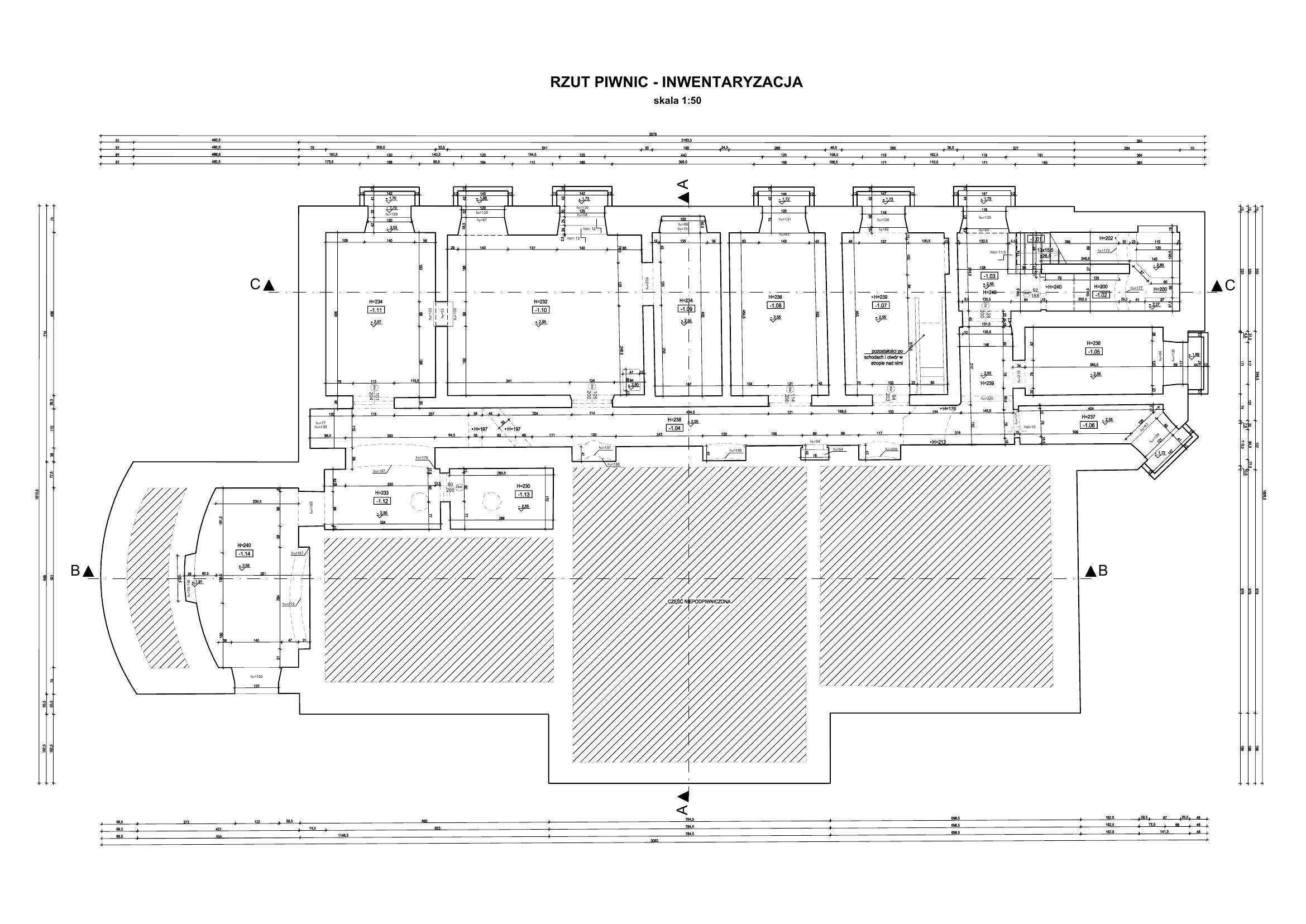

Cztery kondygnacje — od inwentaryzacji do przyszłego spaceru
Rzut projektowy jest teraz widokiem podstawowym, ponieważ pokazuje rzeczywiste pomieszczenia i ich planowane funkcje — to po nich będzie prowadził przyszły spacer 3D. Inwentaryzacja pozostaje dostępna jako warstwa źródłowa, a tryb „Nałożenie” pozwala porównać obrys, zachowane mury i nowe podziały. Obie warstwy zachowują tę samą orientację: południe z portykiem znajduje się u dołu planszy, zachód po lewej, wschód po prawej.
Dwie prawdy, dwa zastosowania. Inwentaryzacja pozostaje dokumentem stanu zastanego i źródłem geometrii murów. Projekt pokazuje docelowe pomieszczenia oraz funkcje i dlatego staje się podstawą trasy przyszłego spaceru. Nałożenie służy kontroli zmian — nie przedstawia obu stanów jako jednego momentu historycznego.
Droga do spaceru
Bryła i dach
Skala, kondygnacje, ryzality, kolumnada, otwory okienne i geometria mansardowego dachu.
Wnętrza wybrane
Klatka schodowa, sień, duża sala reprezentacyjna i pomieszczenia możliwe do pokazania bez naruszania prywatności domu.
Model internetowy
Lekki plik GLB, obracanie, przybliżanie, przełączanie pięter oraz punkty prowadzące do źródeł.
Spacer narracyjny
Trasa dostępna na komputerze i telefonie, z fotografiami „przed i po”, głosem i krótkimi filmami.
